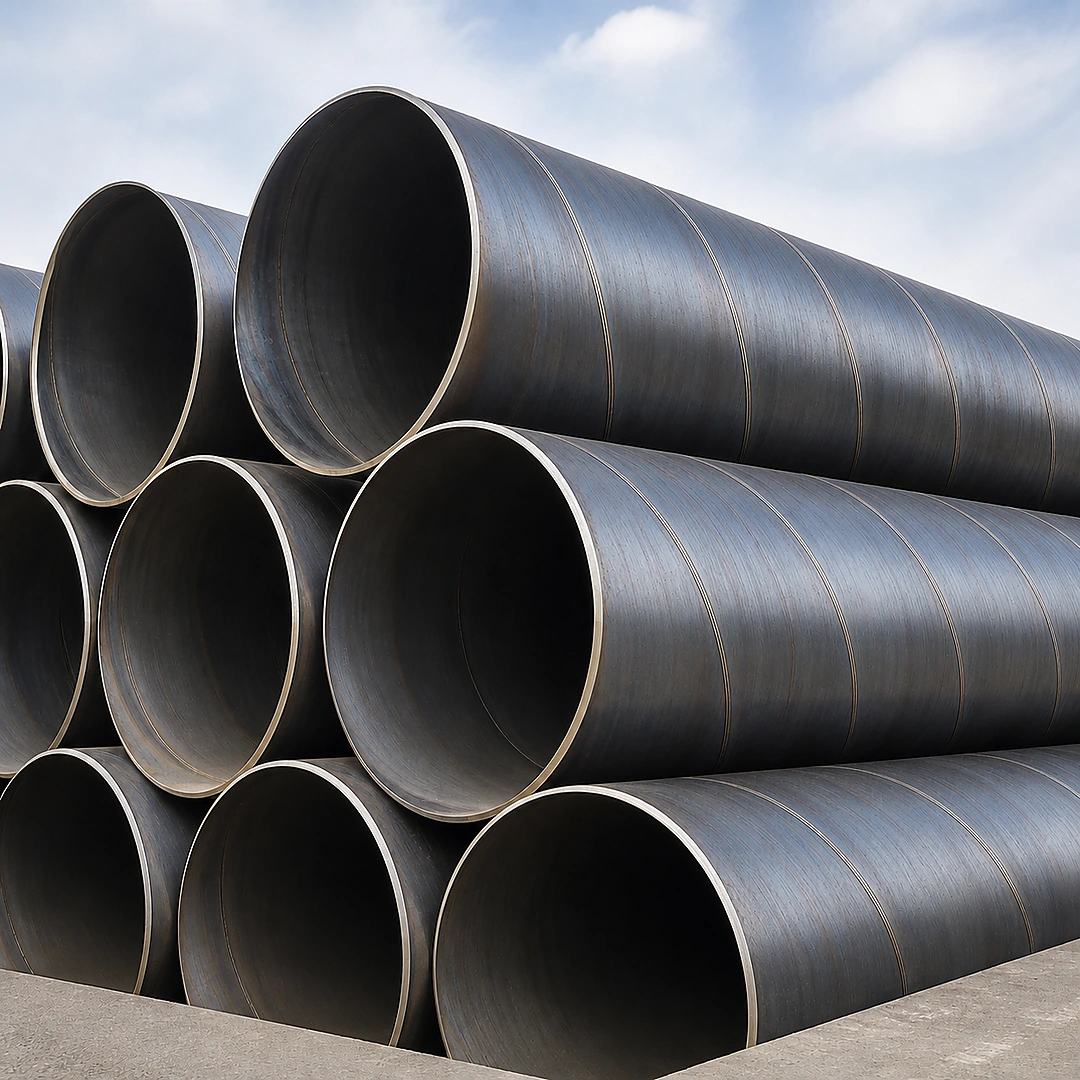

لوله های فولادی اسپیرال یکی از پرکاربرد ترین انواع لوله های انتقال سیالات در صنایع نفت و گاز پتروشیمی آب و نیروگاهی و پروژه های عمرانی محسوب می شود شرکت پرشین پایپ کیش با استفاده از فناوری جوشکاری زیر پودری Arc Welding Submerged و در دو فرآیند Spiral Submerged Arc Welding / Helical Sub Merger Arc Welding یا با اختصار SSAW / HSAW به عنوان یکی از بزرگترین تامین و تولیدکنندگان لوله های فولادی قطور در تامین کالای مورد نیاز پروژه های مهمی نقش بسزایی داشته است.
محصولات این شرکت با تکیه بر دانش فنی متخصصان مجرب و استفاده از ماشین آلات پیشرفته و رعایت استاندارد های معتبر بین المللی و همچنین کنترل کیفی دقیق و مطابق با نیاز مشتریان، مورد استفاده قرار می گیرد.
لوله های فولادی اسپیرال یکی از پرکاربرد ترین انواع لوله های انتقال سیالات در صنایع نفت و گاز پتروشیمی آب و نیروگاهی و پروژه های عمرانی محسوب می شود شرکت پرشین پایپ کیش با استفاده از فناوری جوشکاری زیر پودری Arc Welding Submerged و در دو فرآیند Spiral Submerged Arc Welding / Helical Sub Merger Arc Welding یا با اختصار SSAW / HSAW به عنوان یکی از بزرگترین تامین و تولیدکنندگان لوله های فولادی قطور در تامین کالای مورد نیاز پروژه های مهمی نقش بسزایی داشته است.
محصولات این شرکت با تکیه بر دانش فنی متخصصان مجرب و استفاده از ماشین آلات پیشرفته و رعایت استاندارد های معتبر بین المللی و همچنین کنترل کیفی دقیق و مطابق با نیاز مشتریان، مورد استفاده قرار می گیرد.
| Item | Specification |
| Product Type | Spiral Submerged Arc Welded Steel Pipe (SSAW/HSAW) |
| Size Range | 12" – 120" (323.9 – 3048 mm) |
| Wall Thickness | 4.8 – 25.4 mm |
| Material Grade | St37, St52, API 5L Gr.B, X42, X46, X52, X56, X60, X65, X70 |
| Manufacturing Standard | API 5L PSL1 / PSL2, AWWA C200, ASTM A252, EN 10219 |
| Coating Options | 3LPE, FBE, Bitumen Enamel, Liquid Epoxy, Polyurethane, Internal Epoxy, Cement Lining |
| End Finish | Plain End, Bevel End |
| Inspection & Testing | Hydrostatic Test, UT, RT (Optional), Visual & Dimensional Inspection |
| Main Applications | Water Transmission, Oil & Gas Pipelines, Piling, Marine, Fire Water, Industrial Pipelines |
| Available Services | Cutting, Beveling, Coating, Third Party Inspection, Logistics & Delivery |
| Note: All pipes are manufactured and inspected in accordance with the above standards and project requirements. | |
| STANDARD DIMENSIONS & WEIGHTS | |||||||
|
NPS (inch) |
OD (mm) |
Wall Thickness (mm) | Standard |
Material Grade |
Length |
Weight (kg/m) |
|
| MIN | MAX | ||||||
| 12 | 323.8 | 4.8 | 12 |
API 5L / AWWA C200 / ISIRI 3765 & 3574 (Compatible with all standards) |
ST37 /ST44 / ST52 API 5L PSL1 : B /X42/X46/X52/X56/X60 API 5L PSL2 :X42/X46/X52/X56/X60/X65/X70 |
6 UP 13 | Download |
| 14 | 355.6 | 4.8 | 14.27 | Download | |||
| 16 | 406.4 | 5 | 16.9 | Download | |||
| 18 | 457.2 | 5 | 16.9 | Download | |||
| 20 | 508 | 5 | 16.9 | Download | |||
| 24 | 609.6 | 6 | 19.05 | Download | |||
| 28 | 711.2 | 6 | 19.05 | Download | |||
| 30 | 762 | 6 | 19.05 | Download | |||
| 32 | 812.8 | 6 | 25.4 | Download | |||
| 36 | 914.4 | 6 | 25.4 | Download | |||
| 40 | 1016 | 7.11 | 25.4 | Download | |||
| 42 | 1066.8 | 7.11 | 25.4 | Download | |||
| 48 | 1219.2 | 8 | 25.4 | Download | |||
| 51 | 1295.4 | 10 | 25.4 | Download | |||
| 56 | 1422.4 | 10 | 25.4 | Download | |||
| 60 | 1524 | 10 | 25.4 | Download | |||
| 64 | 1625.6 | 10 | 25.4 | Download | |||
| 72 | 1828.8 | 10 | 25.4 | Download | |||
| 80 | 2032 | 10 | 25.4 | Download | |||
| 84 | 2133.6 | 10 | 25.4 | Download | |||
| 96 | 2438.4 | 10 | 25.4 | Download | |||
| 108 | 2743.2 | 10 | 25.4 | Download | |||
| 120 | 3048 | 10 | 25.4 | Download | |||
| Custom sizes, wall thicknesses, steel grades, and lengths are available upon request. | |||||||
| Test Item | Description |
| Hydrostatic Test | Each pipe shall be hydrostatically tested. |
| Visual Inspection | Surface quality, weld appearance and workmanship inspection. |
| Dimensional Inspection | Verification of OD, wall thickness, length, roundness and straightness. |
| Weld Seam Inspection | Inspection of internal and external weld seams. |
| Mechanical Properties Verification | Verification of specified material mechanical properties. |
| Tensile Test | Verification of tensile strength and elongation. |
| Yield Strength Test | Verification of minimum yield strength. |
| Chemical Analysis | Verification of material chemical composition. |
| Ultrasonic Test (UT)* | Performed when specified by project requirements. |
| Radiographic Test (RT)* | Performed when specified by project requirements. |
| Test Item | Description |
| Hydrostatic Test | Each pipe shall be hydrostatically tested. |
| Visual Inspection | Surface and weld appearance. |
| Dimensional Inspection | OD, wall thickness, length, roundness. |
| Weld Seam Inspection | 100% inspection of internal & external weld. |
| Ultrasonic Test (UT) | Weld defect detection by UT. |
| Radiographic Test (RT) | RT of longitudinal weld. |
| Mechanical Test | Mechanical properties verification. |
| Tensile Test | Tensile strength and elongation. |
| Yield Strength Test | Minimum yield strength. |
| Flattening Test | Ductility and weld soundness. |
| Charpy Impact Test | Impact toughness test. |
| Chemical Analysis | Material composition verification. |
| NPS (inch) | Test Pressure (MPa) | Holding Time (Min) | Requirement |
| 12 - 24 | 1.5 × SMYS | 5 | No Leakage |
| 26 - 48 | 1.25 × SMYS | 5 | No Leakage |
| 50 - 72 | 1.25 × SMYS | 10 | No Leakage |
| 74 - 120 | 1.10 × SMYS | 10 | No Leakage |
صنایع پتروشیمی
خطوط انتقال نفت و گاز
پروژههای زیرساختی
پروژههای زیرساختی
پروژههای لایروبی و دریایی
نیروگاهها
صنایع پتروشیمی
خطوط انتقال نفت و گاز
پروژههای زیرساختی
پروژههای زیرساختی
پروژههای لایروبی و دریایی
نیروگاهها
هماهنگی کامل بین واحدهای تولید، انبار، حملونقل و مشتری به منظور اجرای صحیح فرآیند ارسال.
بارگیری ایمن و اصولی مطابق استانداردهای حمل لوله و الزامات پروژه.
مدیریت و هماهنگی حمل زمینی، ریلی و دریایی برای پروژههای داخلی و صادراتی.
تهیه، کنترل و ارائه کلیه اسناد حمل، صادرات و مدارک موردنیاز پروژه.
هماهنگی کامل بین واحدهای تولید، انبار، حملونقل و مشتری به منظور اجرای صحیح فرآیند ارسال.
پرشین پایپ کیش با بهرهگیری از تجهیزات پیشرفته و دانش فنی تخصصی، خدمات اجرای انواع پوششهای داخلی و خارجی لوله را مطابق با استانداردهای بینالمللی ارائه میدهد. این پوششها با هدف افزایش مقاومت در برابر خوردگی، سایش و عوامل محیطی، نقش مهمی در افزایش طول عمر و عملکرد خطوط لوله در صنایع نفت، گاز، پتروشیمی، آب و پروژههای زیرساختی ایفا میکنند.
در راستای ارائه خدمات مشتری مداری و رعایت اصول حرفه ای پشتیبانی از مشتری، پرتال مشتریان پرشین پایپ آماده ارائه خدمات زیر می باشد:
